茶饮料热灌装设备

视频演示

产品介绍

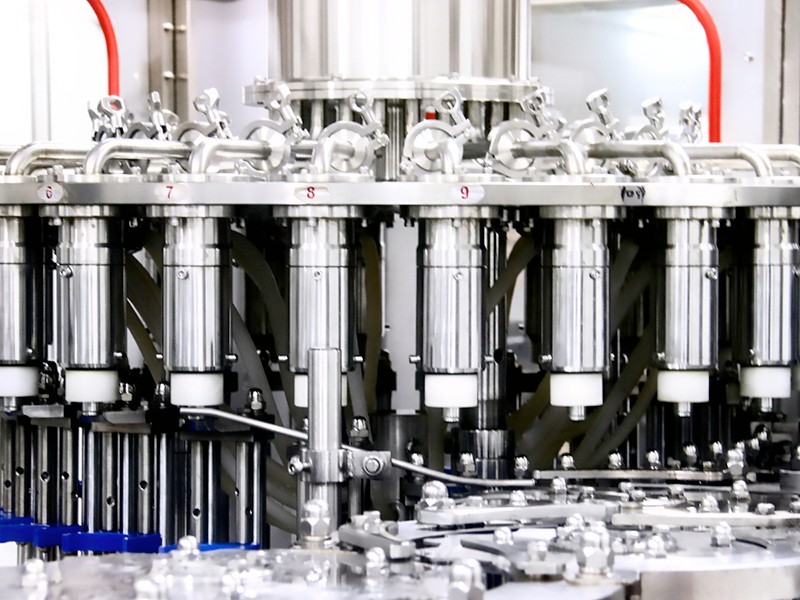

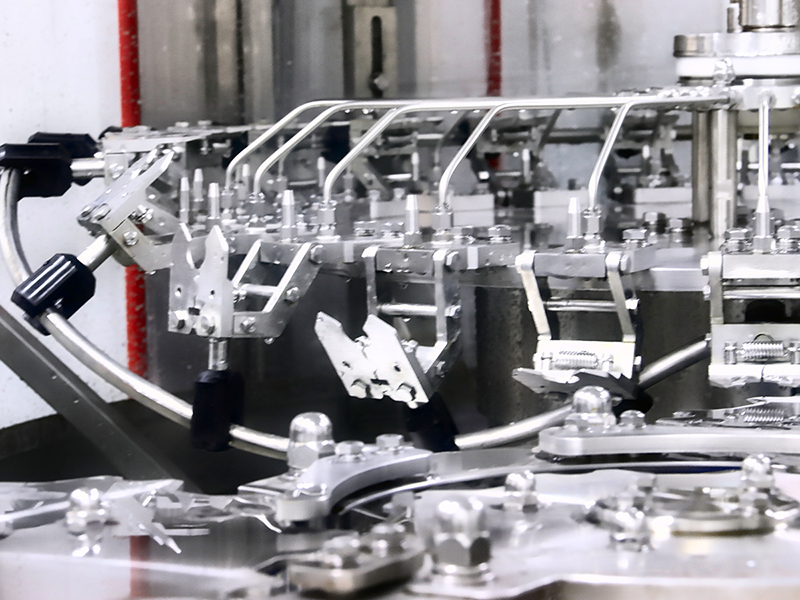

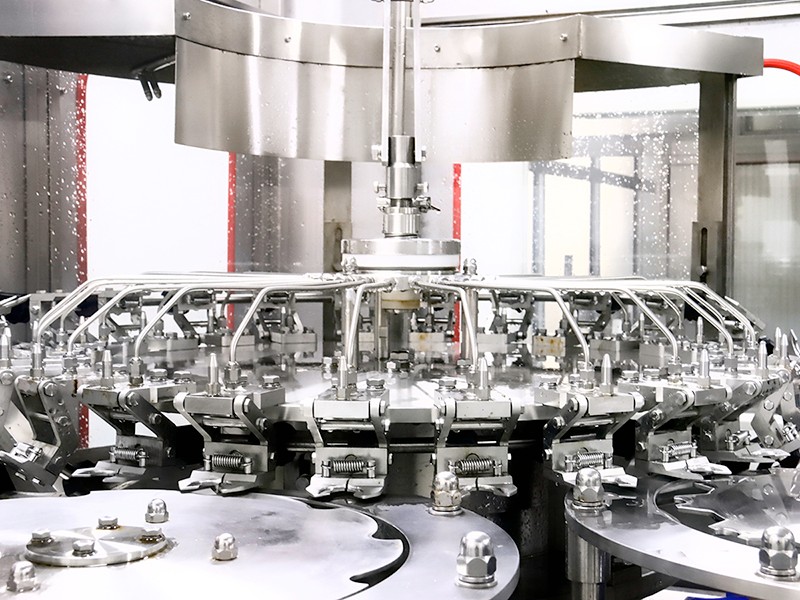

1. 瓶子通过进瓶螺杆由拨瓶星轮传送至三合一机的冲瓶机，冲瓶机回转盘上装瓶夹，瓶夹夹住瓶口沿一导轨翻转180°，使瓶口向下。在冲瓶机特定区域，特殊专用喷嘴喷出冲瓶水，对瓶子内壁进行冲洗。瓶子经冲洗、沥干后在瓶夹夹持下沿导轨再翻转180°，使瓶口向上。洗净后的瓶子通过拨瓶星轮由冲瓶机导出传送至灌装机。进入灌装机的瓶子由钟形罩罩住瓶口保持，在升降凸轮作用下瓶子上升接触灌装阀，瓶口与灌装阀的橡胶垫接触、压紧而密封，瓶子在无瓶不灌装机构作用下，由挡柱将阀杆打开，转动注气位置，经过注气等压后开始灌装，当液面达到回气管高度时自动停止灌装。灌装结束后灌装阀在关阀机构作用下关闭，进而排气，结束整个灌装过程。

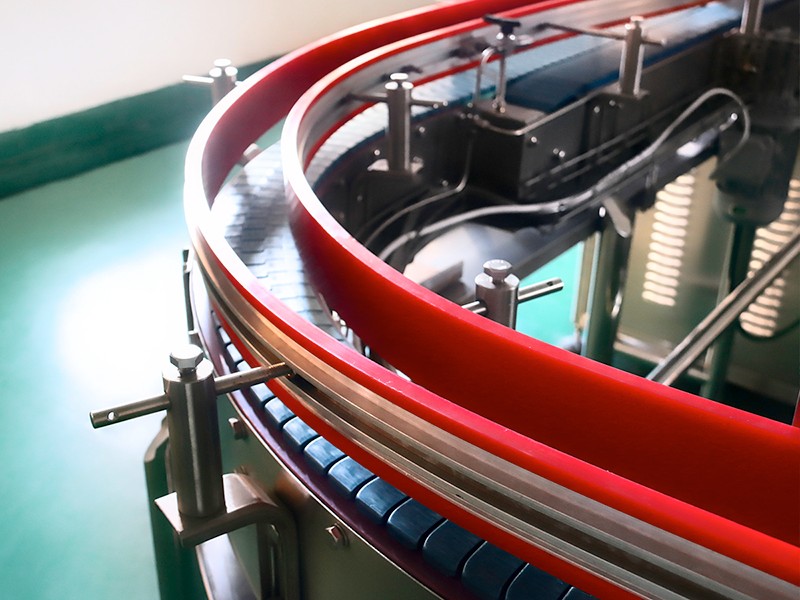

2. 瓶子在凸轮作用下下降使灌满物料的瓶子离开灌装阀，瓶子通过过渡拨轮进入旋盖机。旋盖机上的止旋刀卡住瓶颈部位，保持瓶子直立并防止旋转。旋盖头在旋盖机上保持公转并自转，在凸轮作用下实现抓盖、套盖、旋盖、脱盖动作，完成整个封盖过程。理盖器位于旋盖机上方，通过落盖导轨与旋盖机拨盖盘相连。成品瓶通过出瓶拨轮从旋盖机传送到出瓶输送链上，由输送链传送出三合一灌装机，进入下一道工序。

产品卖点

●  茶饮料热灌装机结构紧凑，控制系统完善，操作方便，自动化程度高；

●  变换瓶形只需更换旋盖部分星轮，弧形导板即可实现；

●  与物料接触之零件均采用优良不锈钢制造，无工艺死角，易清洗；

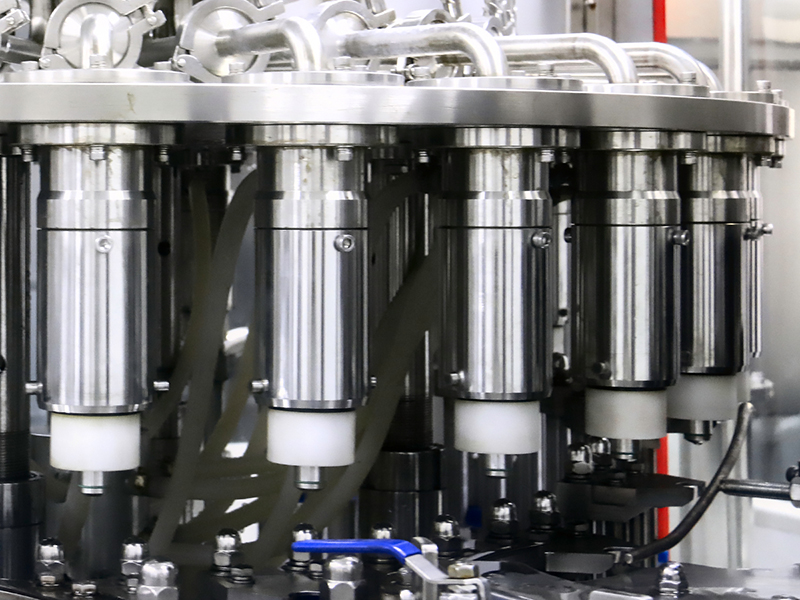

●  采用高速灌装阀，液位准确无液损，确保灌装工艺要求；

●  封盖头采用磁力恒扭矩装置，确保封盖质量，并且不会损坏瓶。

参数配置
